RDL-D靜態直流電流繼電器（以下簡稱本繼電器）用于各種控制直流回路的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間快，返回系數高、整定直觀方便、范圍寬。

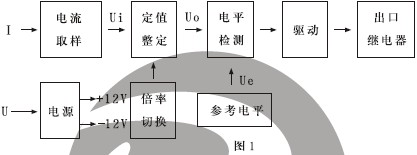

1、繼電器原理框圖見圖1。
2、本繼電器為靜態型繼電器，采用進口集成電路構成。被測量的直流電流I取樣后，得到與被測電流成正比的電流Ui。經定值整定后進行整流，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出信號，驅動出口繼電器，繼電器處于動作狀態，繁殖，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

1、額定值：
a、直流電流整定范圍：0.1-9.9A交流額定值：5A,50Hz。
b、輔助電源：85V-265VAC/DC。
2、功率消耗
a、交流回路功耗：小于0.5VA
b、輔助電源回路功耗：未動作不大于0.5W，動作后不大于1.5W。
3、整定誤差
a、在整定值范圍內，整定平均誤差的絕對值不大于3%；平均誤差=（5次測量平均值-整定值）/整定值x100%。
b、在基準條件下，同一整定值上測量的5次動作值的較大值和較小值應不大于4%。
c、在-10℃-50℃的溫度下，任一整定點誤差的絕對值不大于整定值的5%。
4、動作時間
1.1倍整定值的動作時間不大于30ms；2倍整定值的動作時間不大于20ms。
5、返回系數：0.90-0.95
6、返回時間：不大于27ms。
7、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為100W；在電壓不超過250V，電流不超過5A，功率因數為cos∮=0.4±0.1的交流電路中，斷開容量為1500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。
9、絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯系的各電路之間耐受交流50HZ，電壓2KV，歷時1分鐘試驗無擊穿。
