型號：ZJC-2、ZJC-3靜態沖擊繼電器；
輔助電源：DC48V 、110V 、220V；AC100~127V 、220V
結構類型：ZJC-2代替JC-2 型嵌入式插撥結構； ZJC-3代替ZC-23/A 型凸出式插撥結構

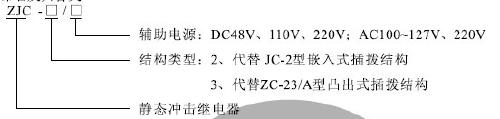

1、型號命名及其含義
輔助電源：DC48V 、110V 、220V；AC100~127V 、220V 結構類型：2、代替JC-2 型嵌入式插撥結構3、代替ZC-23/A 型凸出式插撥結構
2、工作原理

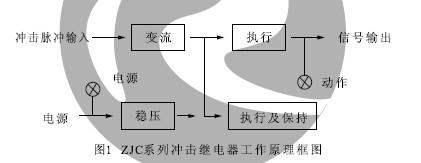

繼電器由變流取樣、執行、保持或延時自動復歸等部分組成(見圖1)，裝有二只發光二極管，監視電源和執行狀況。當加入電源或復歸后需經1~2s時間充電，準備好下一次工作，一旦啟動回路中有信號輸入，電流脈沖信號經變流取樣后，使執行部分工作并輸出信號，經保持或延時復歸部分延時后可實現保持或延時自動復歸、手動復歸等功能。
沖擊脈沖輸入信號輸出電源
3、設計特點
既可啟動普通白熾燈，也可啟動LED型節能信號燈，可自動復歸，也可手動復歸，可正電源復歸，也可負電源復歸，可通電復歸，也可斷電復歸，外部接線與老型號產品基本相同，減少了現場安裝工作量，是目前電力系統中理想的更新換代產品。

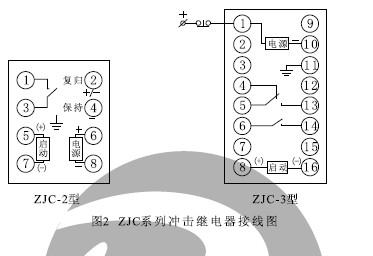

ZJC 系列沖擊繼電器外引腳功能圖

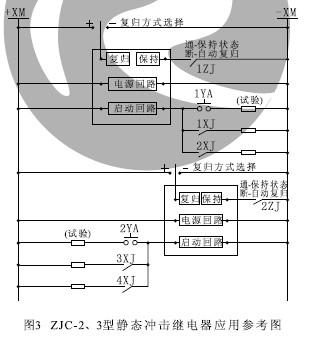

ZJC 系列沖擊繼電器應用參考圖
圖3 ZJC-2、3型靜態沖擊繼電器應用參考圖
